تریلر از چه قسمت هایی تشکیل شده است؟

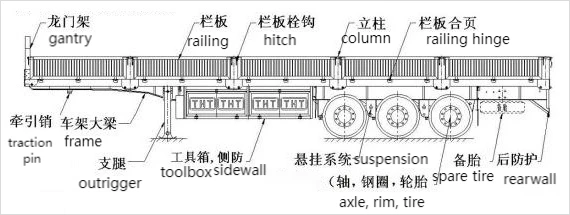

تصویر بالا طرح ساختاری یک نیمه تریلر معمولی را نشان می دهد، ما می توانیم اجزای اصلی و مکان تریلر را به وضوح ببینیم، اجازه دهید هر قسمت را با جزئیات توضیح دهیم.

قاب

قاب جزء اصلی مورد استفاده برای تحمل بار، نصب پین کششی، تعلیق، تکیه گاه و سایر وسایل است که از تیرها، تیرهای نگهدارنده، تیرهای اتصال، تیرهای جانبی، قفل ها، اتصالات پین کششی، پانل ها و غیره استفاده می شود.

بدن

زیر بشکهای

تخته جانبی

دروازه‌ها عموماً متحرک و جداشدنی هستند (بدون الزامات خاص)، بنابراین لازم است در هنگام حمل و نقل کالاهای سنگین یا به راحتی کشویی، دروازه‌ها به پایه جوش داده شده و دو کشش مورب دوباره اضافه شود.

پین کشش

پین کشش یکی از اعضای مهم نیمه تریلر برای اتصال به تراکتور و تحمل نیروی کشش است که به صندلی کششی متصل است. با توجه به قطر پین کشش را می توان به 50 (mm) و 90 تقسیم کرد، با توجه به روش مونتاژ را می توان به جوش داده شده و مونتاژ تقسیم کرد. به طور کلی از فولاد کربن و فورج فولاد آلیاژی ساخته شده است.

سیستم تعلیق

سیستم تعلیق نیمه تریلر قاب و محور نیمه تریلر متصل به مجموعه کاملی از دستگاه ها به طور کلی با نقش انتقال بار، جذب ضربه است. سیستم تعلیق نیمه تریلر عمومی در سیستم تعلیق سفت و سخت مهر زنی غیر مستقل از ورق فولادی استفاده می شود که از فنر ورق فولادی پشت سر هم و پشتیبانی تعلیق تشکیل شده است.

با توجه به استفاده از وسایل نقلیه ویژه برای اهداف مختلف، طراحی سیستم تعلیق نیز دارای الزامات مختلفی است، سیستم تعلیق معمولاً در چهار نوع استفاده می شود: تعلیق صفحه فولادی، تعلیق تک نقطه ای، تعلیق بادی، تعلیق سفت و سخت.

تعلیق صفحه فولادی

تعلیق تک نقطه ای

تعلیق بادی

تعلیق سفت و سخت

محور نیمه تریلر بخش مهمی از تریلر است که از طریق سیستم تعلیق متصل به قاب نیمه تریلر نقش حمل بار را ایفا می کند تا عملکرد عادی وسیله نقلیه را در جاده حفظ کند.

سیستم الکتریکی

سیستم الکتریکی تریلر از پریزهای هفت هسته ای، کابل ها، مدارهای هوا و لامپ ها و فانوس های مختلف تشکیل شده است. مدار عمدتا برای روشنایی و سیگنالینگ استفاده می شود، مدار هوا برای ترمز رانندگی عادی، ترمز رانندگی اضطراری استفاده می شود.

دستگاه پشتیبانی

دستگاه پشتیبانی تریلر عمدتاً برای پشتیبانی از تریلر در هنگام جدا شدن استفاده می شود و دستگاه پشتیبانی دارای دو نوع است: تک اثره و پیوندی که عمدتاً از پایه ها، براکت های اتصال و سایر اجزا تشکیل شده است.

وسایل حفاظتی

حفاظ های تریلر از حفاظ های جانبی و محافظ های عقب تشکیل شده اند که عمدتاً نقش محافظ و مسدود کننده را ایفا می کنند تا از ورود عابرین پیاده و سایر وسایل نقلیه به زیر نیمه تریلر محافظت کنند.

1. نوع نرده محافظ عقب:

تجهیزات جانبی

از دیگر لوازم جانبی نیم تریلر می توان به جعبه ابزار، قفسه لاستیک زاپاس، پایه و غیره اشاره کرد. همچنین لوازم جانبی کوچکی مانند طناب سفت کننده، قلاب طناب نیز وجود دارد که با توجه به نوع کالایی که برای نصب انتخاب می کنید بسیار کاربردی هستند.
